方案簡介：日前，基于SiC和GaN的第三代半導體技術蓬勃發展，其對應的分立器件性能測試需求也隨之而來。其較高的dv/dt與di/dt給性能測試帶了不少困難。泰克的TIVP系列光隔離探頭，以其優越的160dB共模抑制比，超低的前端電容，豐富的連接方式，搭配便捷的AFG31000雙脈沖輸出功能，加速三代半導體測試流程。

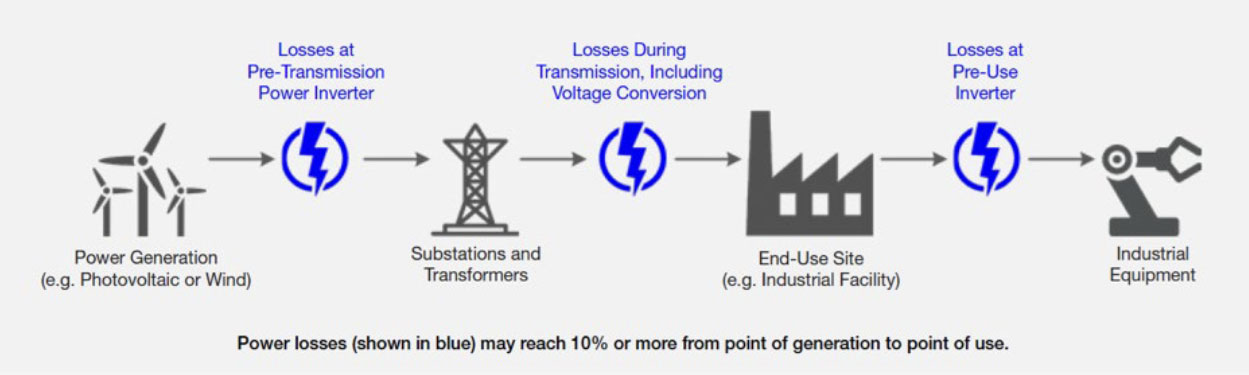

三代半導體由于其寬禁帶所帶來的，低驅動電壓，低開關損耗等特點，有著光伏，風電，特高壓傳輸，儲能，新能源汽車等廣泛的應用市場。

作為重要的開關器件，三代半導體也延續了以往的IGBT測試過程中需要考慮的重要參數，如開關，導通，關斷情況下的電壓電流以及損耗等。除了上下管Vgs測試以外，便是雙脈沖測試，它主要用以衡量開啟參數，關閉參數，反向恢復參數等。

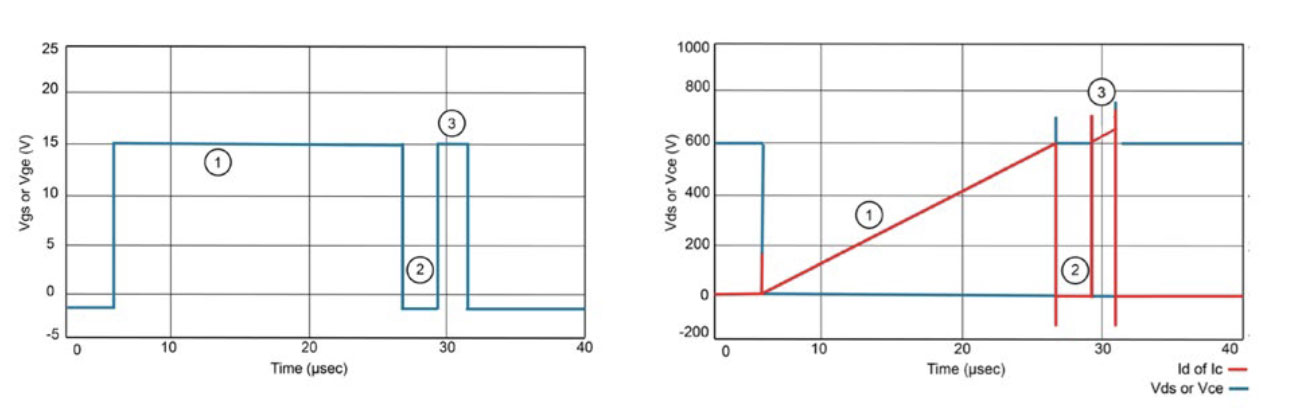

雙脈沖測試中不同部分器件的工作狀態：

1. 初始長脈寬，在負載電感器中建立起電流，最大值達到所要求的電流值
2. 關斷，在diode中產生電流，該電流與電感電流一致，因而整體體現為電流零位
3. 窄脈沖，由于diode的恢復，會在起始位置造成電流過沖，故產生尖峰

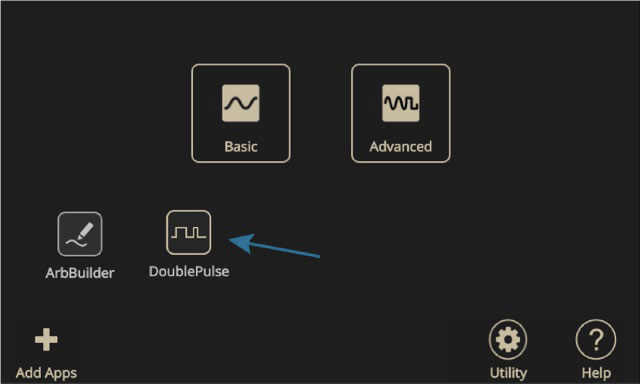

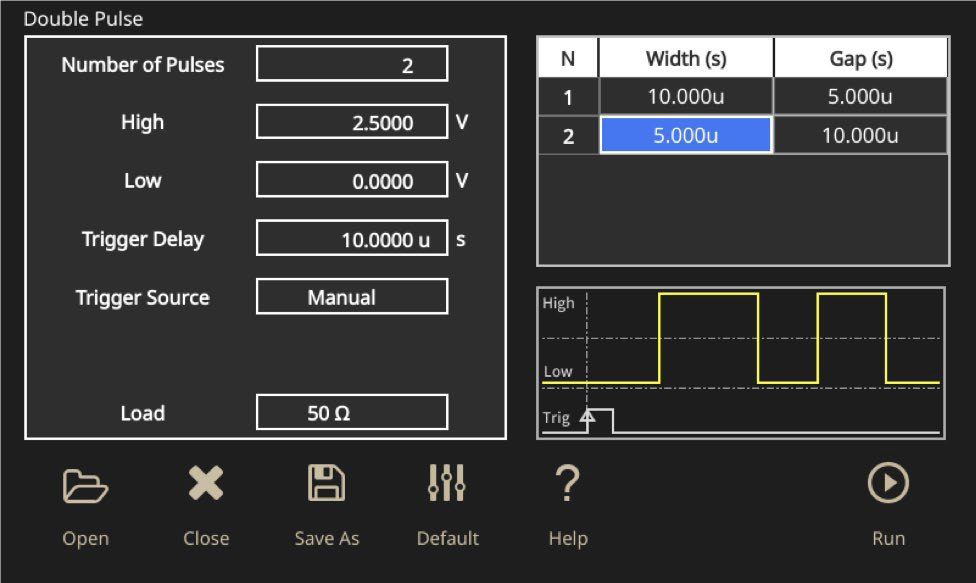

在測試過程中，Gate驅動電壓，要求為兩個連續脈寬可調的脈沖串。一般需要專門設計驅動模塊，并對其對應的功能進行編輯設計，成本較高，且參數修改操作繁瑣復雜?；蛘呤褂肁FG加隔離驅動電路的方式，但是傳統的AFG基礎功能智能生成脈寬不變的脈沖串，參數可調的脈沖串需要通過電腦軟件編輯的方式來實現。泰克AFG31000完美的解決了上述的問題，其開創性的在儀器上內嵌了雙脈沖編輯器，方便快捷的完成雙脈沖參數設置和調整。

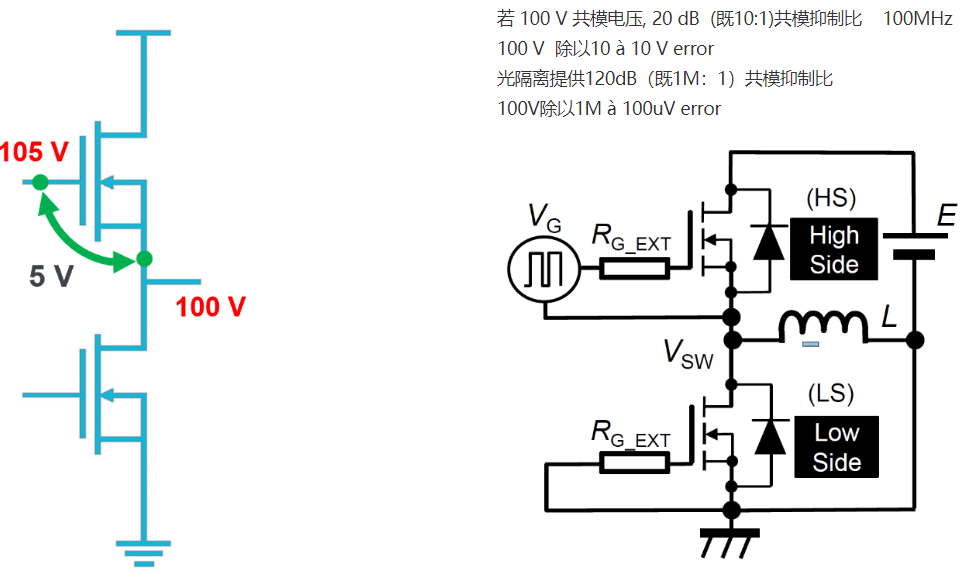

在完成驅動電壓的雙脈沖設置之后，之后便是Vgs的測量，由于SiC單管高達800V的Vds電壓，導致上管存在很高的浮地電壓。由于Gate電壓往往在十幾V左右，因此對差分探頭的共模抑制比提出了很高的要求。

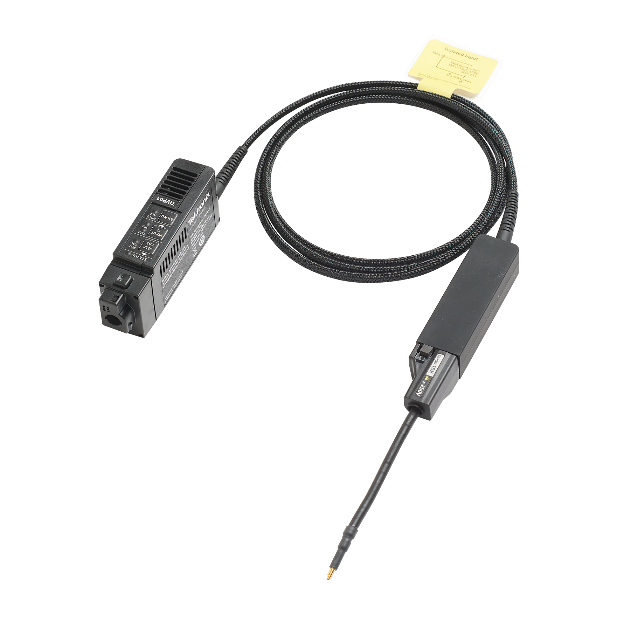

泰克 TIVP系列光隔離探頭擁有卓越的共模抑制比，高達160dB，即使在100M的測試頻率下依舊可以穩定在120dB，既1000000：1的誤差。若以共模電壓1000V舉例，其測試時引入的誤差僅為1mV
輸入電容＜3pF
共模電壓＞±60KV
測量范圍至3.3KV（需添加對應衰減連接器）

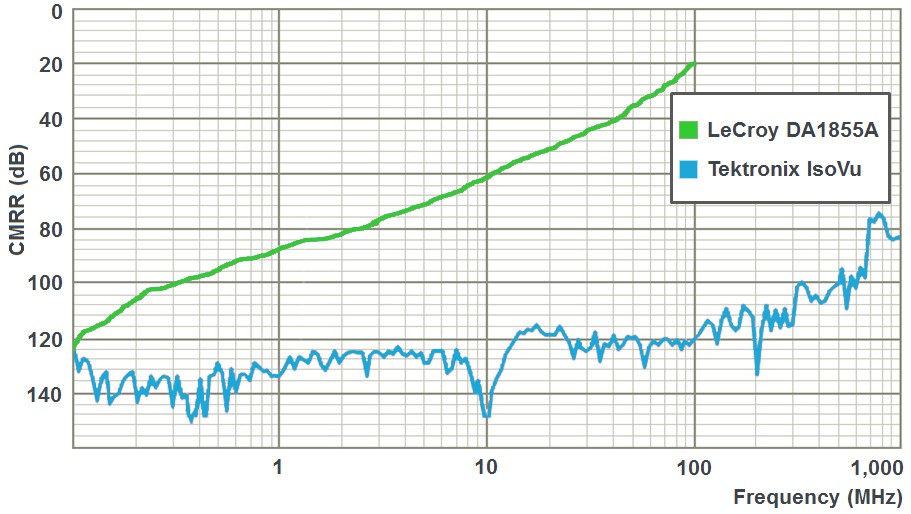

TIVP探頭與LeCroyDA1855A的共模抑制比對比

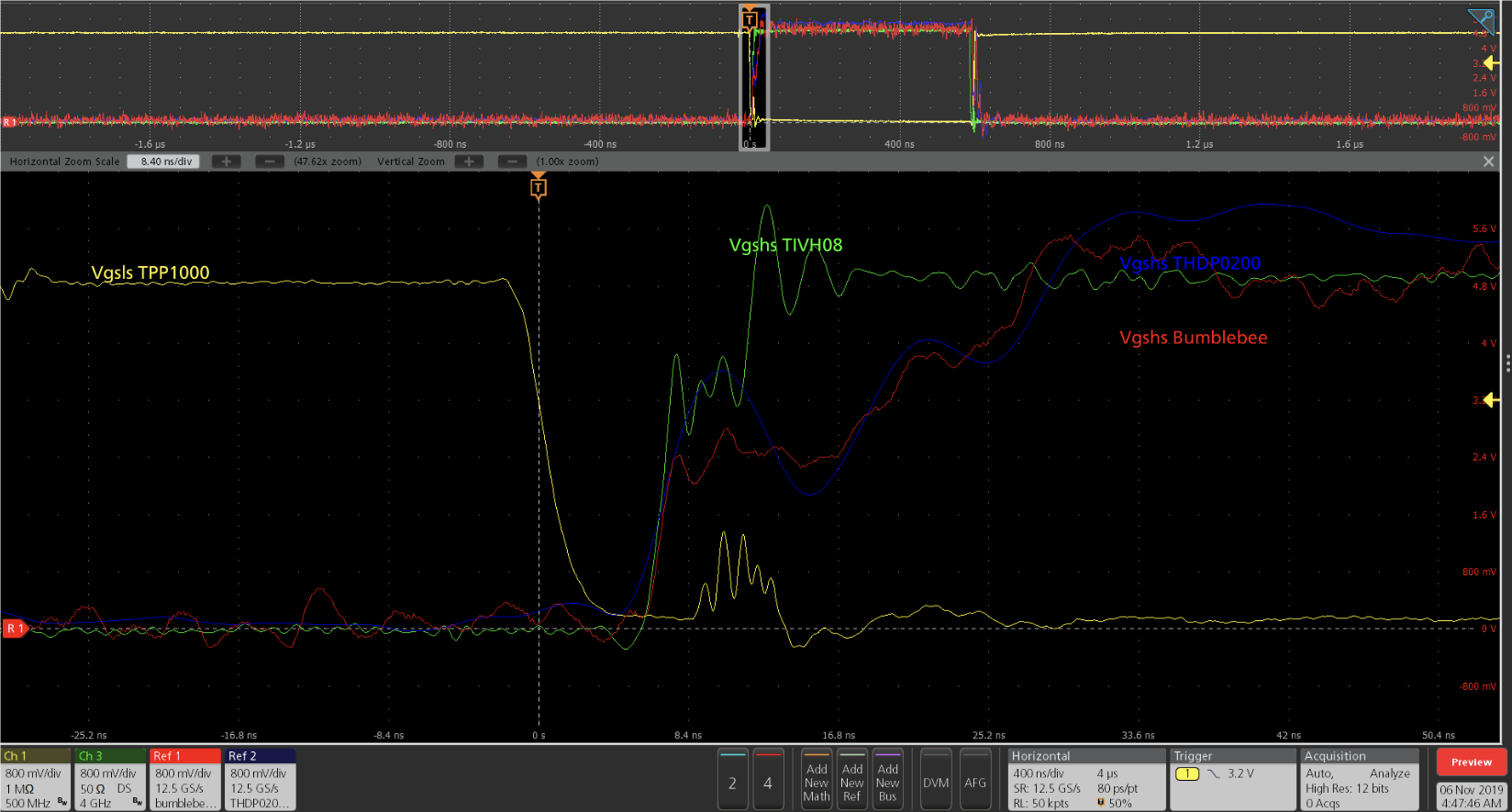

幾種常見的Vgs測試對比，其中TPP1000為下管電壓測試，途中可以明顯看出光隔離塔頭的振鈴以及畸變要小的多。
雙脈沖測試，除了要對Vgs，Vds電壓考量外，還需要對Ids進行考量。
對于以SiC以及GaN為襯底的三代半導體器件，其di/dt可能會高達幾十千A/us，對電流探頭的帶寬有了新的要求。由于其需要測試開關的整個動態響應過程，要求電流探頭需從DC起，至測量要求帶寬。Shunt測試方法，可以實現很高的測試帶寬，但是由于有較高的共模電壓，因此一致受制于共模抑制比，泰克光隔離探頭的出現則完美的解決類似的問題。

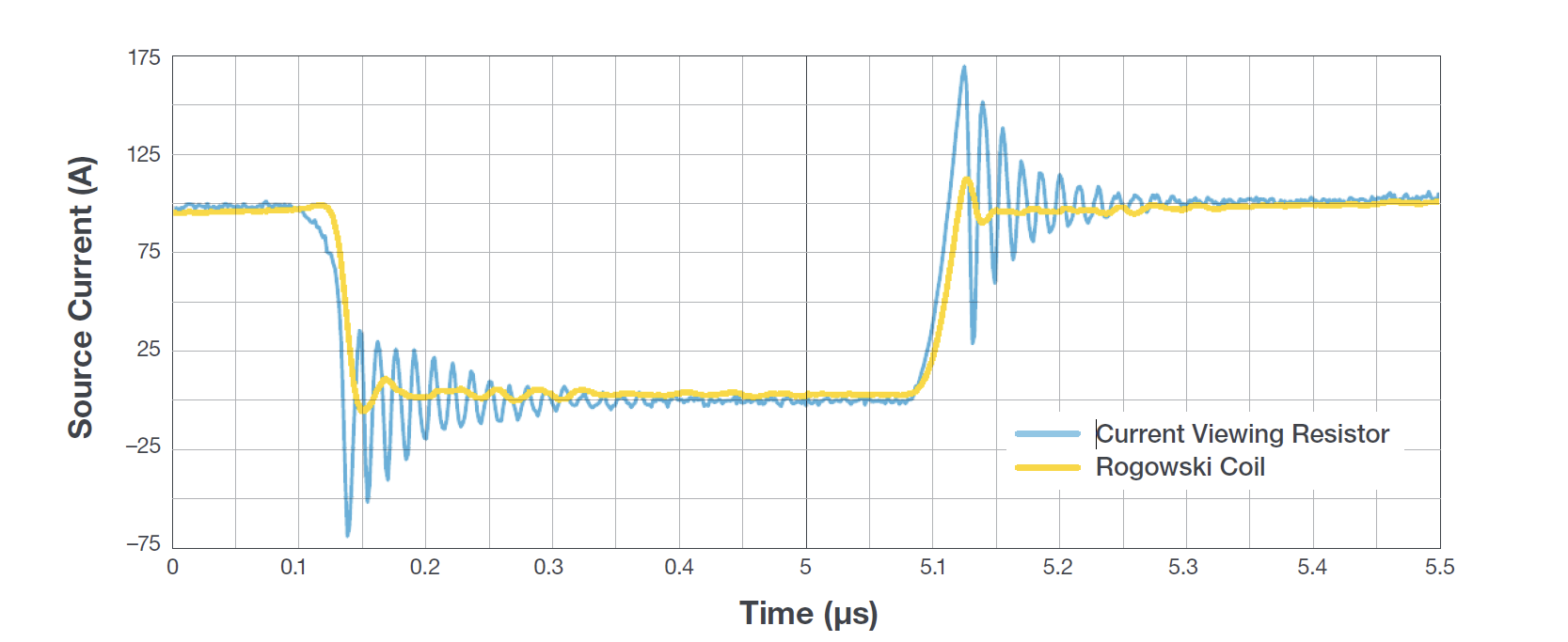

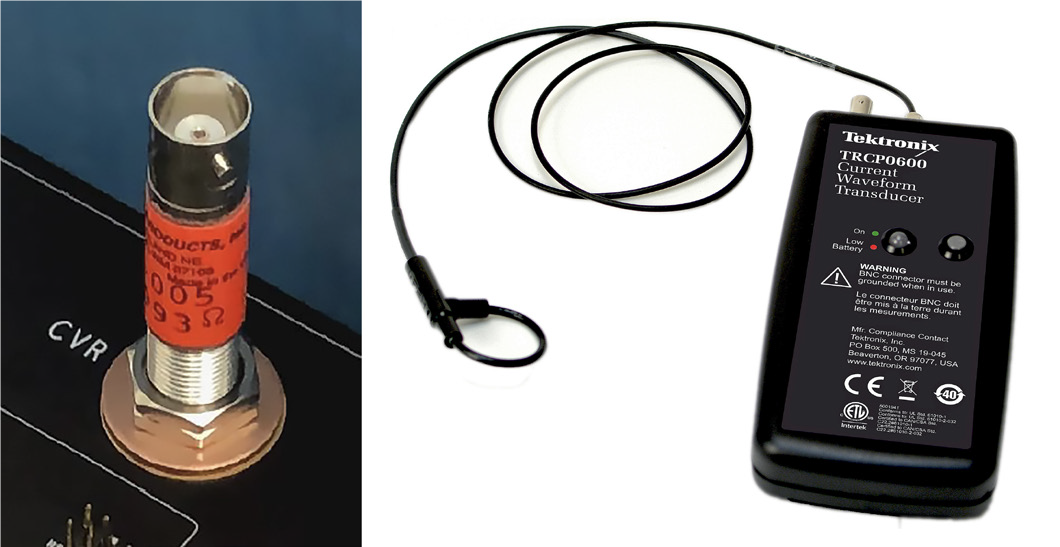

Shunt 與羅氏線圈測試對比

另外由于超高的開關速度，體現在信號上既為更快的信號，更高的帶寬要求，其對探頭與DUT之間的連接，也有了更高的要求。

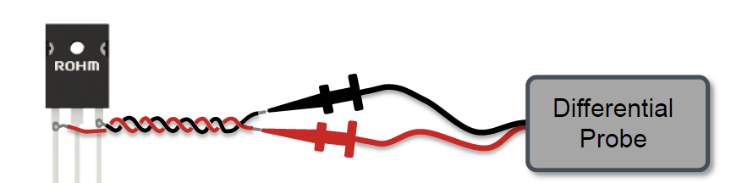

傳統連接方式

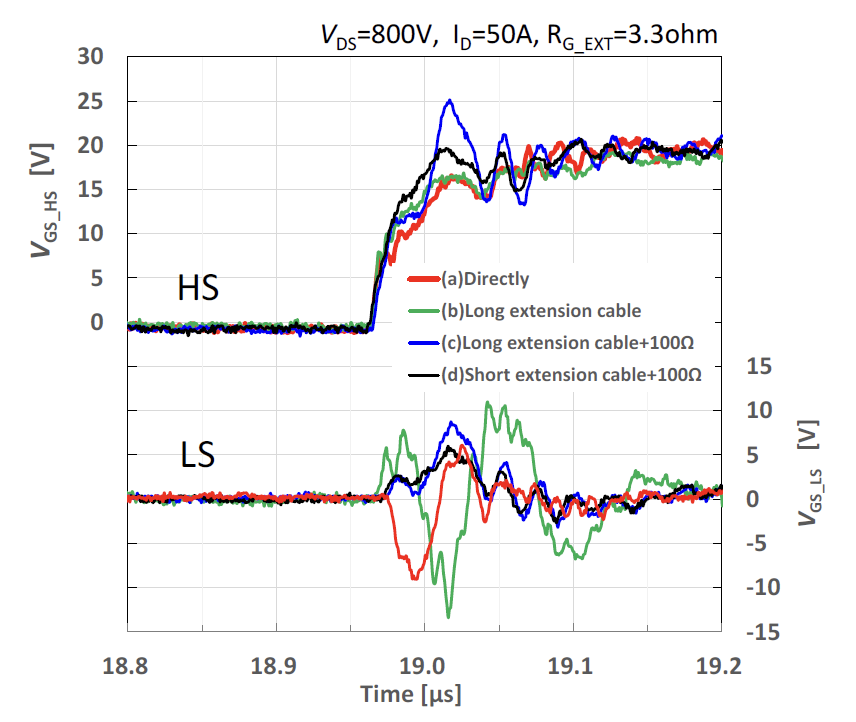

不同線纜長度對測試結果的影響

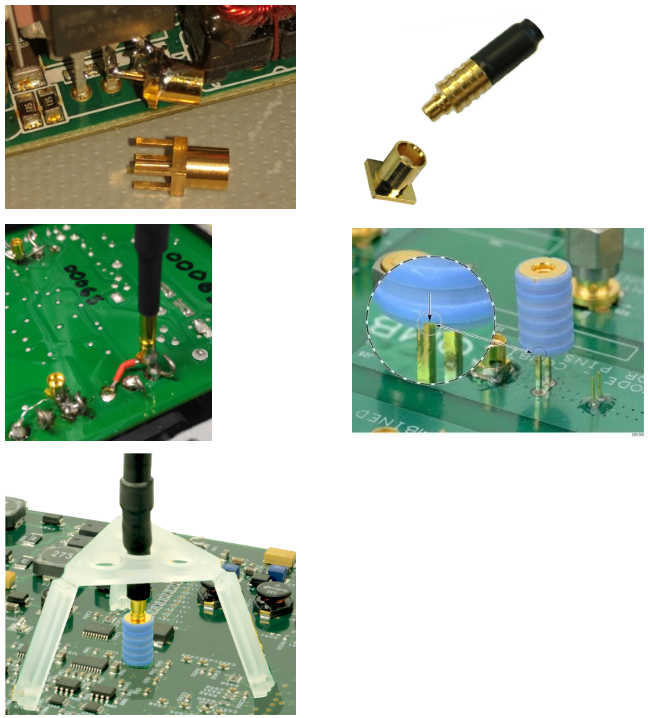

泰克光隔離探頭使用MMCX接口連接器，能夠降低連接引入的噪聲，還原真實的測量結果
