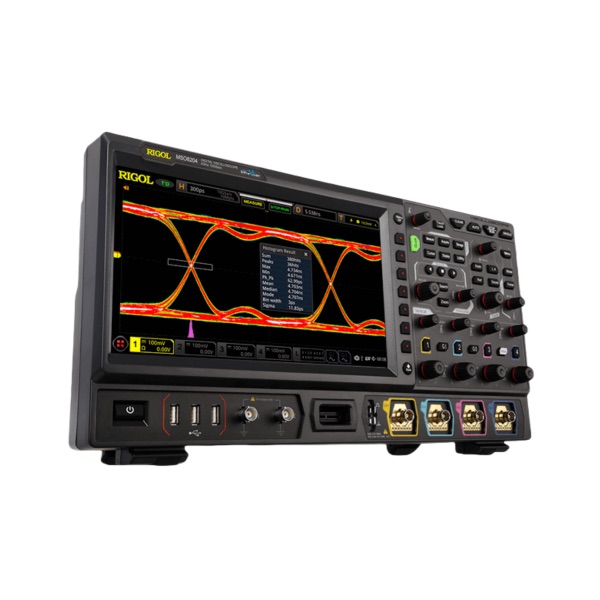

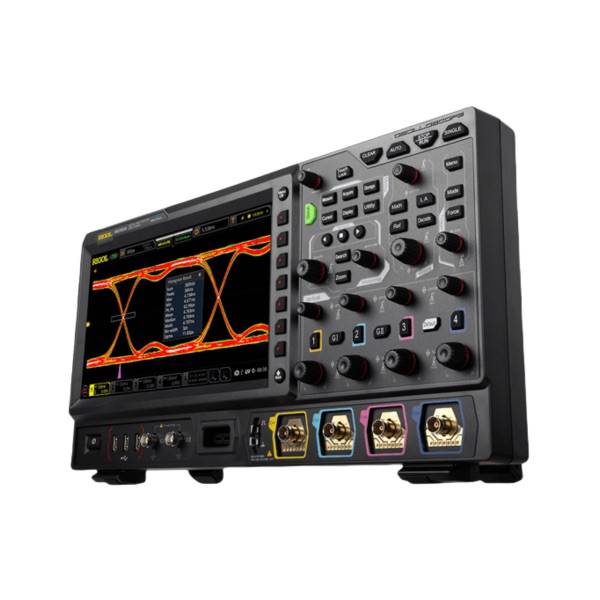

型號概述
型號 |
模擬帶寬 |
模擬通道數 |
最高實時采樣率 |
最大存儲深度 |
最高波形捕獲率 |
數字通道 |
內置信號源 |
MSO8064 |
600MHz |
4 |
10GSa/s |
500Mpts |
600,000 wfms/s |
16(Probe opt.) |
25MHz,2CH(opt.) |
MSO8104 |
1GHz |
4 |
10GSa/s |
500Mpts |
600,000 wfms/s |
16(Probe opt.) |
25MHz,2CH(opt.) |
MSO8204 |
2GHz |
4 |
10GSa/s |
500Mpts |
600,000 wfms/s |
16(Probe opt.) |
25MHz,2CH(opt.) |
主要特點
- 模擬通道帶寬:600 MHz、1 GHz 和 2 GHz(單通道和半通道模式)
- 4 個模擬通道,1 個 EXT 通道,標配 16 個數字通道(需選購探頭)
- 實時采樣率最高達 10 GSa/s
- 最高存儲深度達 500 Mpts(標配)
- 波形捕獲率高于 600.000 個波形每秒
- 多達 45 萬幀的硬件實時波形不間斷錄制和回放功能
- 集 7 種獨立儀器于一身,包括:示波器、16 通道邏輯分析儀、頻譜分析儀、任意波發生器(選件)、數字電壓表、6 位頻率計和累加器、協議分析儀(選件)
- 多達 41 種波形參數自動測量,更提供全內存硬件測量功能
- 多種數學運算,內置增強 FFT 分析和峰值搜索功能
- 標配波形直方圖分析
- 獨立的搜索、導航按鍵和事件列表
- 實時眼圖和抖動分析軟件(選件)
- 內置高級的電源分析軟件(選件)
- 用戶可定義的 Quick 一鍵快捷操作
- 10.1 英寸多點觸控電容屏,256 級波形灰度顯示,帶彩色余輝
- 豐富的接口:USB Host & Device、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB
- 支持 Web Control 遠程命令控制
- 獨有的在線版本升級功能
- 精巧便攜的工業設計,快捷的操作控制
產品配件
- USB 數據線 CB-USBA-USBB-FF-150
- 4 套無源高阻探頭(500 MHz) RP3500A
- 2 套無源低阻探頭(1.5 GHz,僅 MSO8204 / MSO8104) RP6150A
- 前面板保護殼 MSO8000-FPC
- 快速指南(紙質)
- 符合所在國標準的電源線
