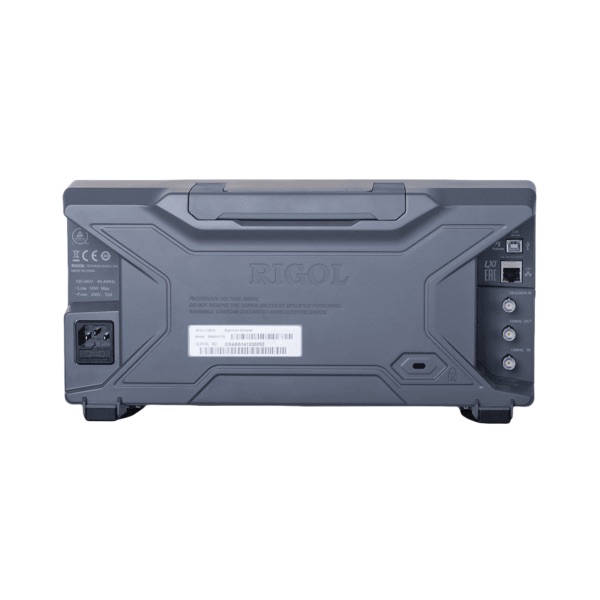

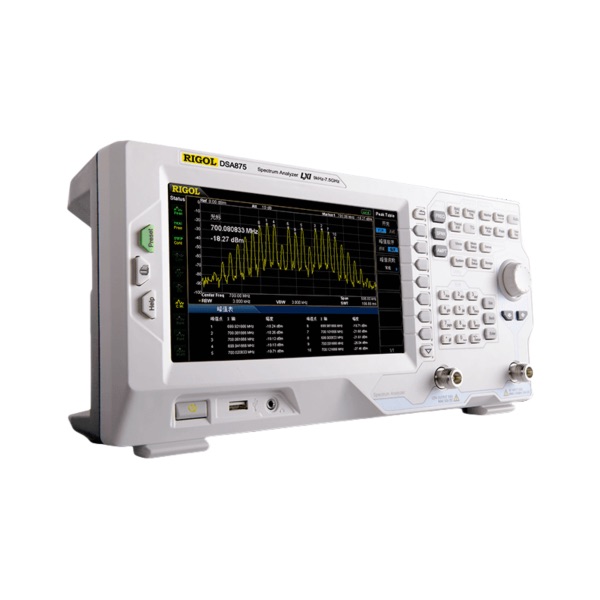

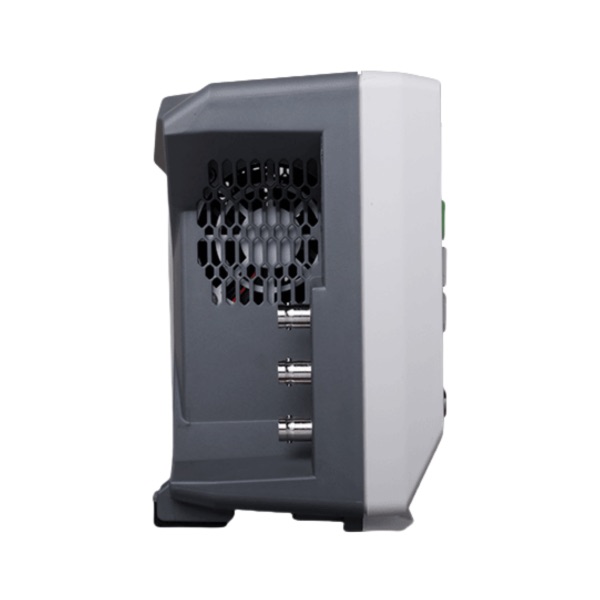

普源DSA800系列 頻譜分析儀

DSA800 系列頻譜分析儀性能指標優秀、體積小、重量輕,具有極高性價比,頻率范圍為 9kHz 至 1.5/3.2/7.5GHz,并提供帶有跟蹤源的“-TG”型號。DSA800 系列采用全數字中頻技術,保證其具備卓越的指標和穩定的性能。獨創寬屏的設計,外觀新穎,操作簡便,是射頻研發、設計驗證、生產制造和教育培訓的理想選擇。
型號概述
型號 |
頻率范圍 |
分辨率帶寬 |
相位噪聲(典型值) |
顯示平均噪聲電平 |
跟蹤源 |
DSA832E |
9kHz~3.2GHz |
10Hz~1MHz |
-90dBc/Hz@10kHz |
-161dBm (Normalized to 1Hz) |
- |
DSA875 |
9kHz~7.5GHz |
10Hz~1MHz |
-98dBc/Hz@10kHz |
-161dBm (Normalized to 1Hz) |
- |
DSA815-TG |
9kHz~1.5GHz |
10Hz~1MHz |
-80dBc/Hz@10kHz |
-155dBm |
Yes |
DSA815 |
9kHz~1.5GHz |
10Hz~1MHz |
-80dBc/Hz@10kHz |
-155dBm (Normalized to 1Hz) |
- |
DSA832E-TG |
9kHz~3.2GHz |
10Hz~1MHz |
-90dBc/Hz@10kHz |
-161dBm (Normalized to 1Hz) |
Yes |
DSA832 |
9kHz~3.2GHz |
10Hz~1MHz |
-98dBc/Hz@10kHz |
-161dBm (Normalized to 1Hz) |
- |
DSA832-TG |
9kHz~3.2GHz |
10Hz~1MHz |
-98dBc/Hz@10kHz |
-161dBm |
Yes |
DSA875-TG |
9kHz~7.5GHz |
10Hz~1MHz |
-98dBc/Hz@10kHz |
-161dBm |
Yes |
主要特點
- 采用全數字中頻技術
- 頻率范圍從 9 kHz 到最高達 7.5 GHz
- 顯示平均噪聲電平 DANL 最低達 -161 dBm(典型值)
- 相位噪聲典型值達 <-98 dBc/Hz(偏移 10 kHz 處)
- 全幅度精度 <0.8 dB
- 最小分辨率帶寬(RBW)達 10 Hz
- 頻率最高達 7.5 GHz 的跟蹤源(DSA8XX/E-TG)
- 選配豐富的高級測量功能套件
- 選配 EMI 濾波器和準峰值檢波器
- 選配 VSWR 測量套件
- 選配上位機軟件
- 選配射頻演示套件(發射器,接收器)
- 選配豐富的測量附件(適配器,電纜,衰減器,電橋等)
- 豐富的接口:LAN (LXI),USB Host & Device,USB-GPIB (選配)
- 8 英寸 WVGA(800x480)顯示屏,直觀的操作面板和界面
- 緊湊輕便
產品配件
標準配件 |
電源線 |
- |
選件 |
EMI 濾波器和準峰值檢波器套件 |
EMI-DSA800 |
高級測量模塊 |
AMK-DSA800 |
|
VSWR 測量套件 |
VSWR-DSA800 |
|
DSA 上位機軟件 |
Ultra Spectrum |
|
EMI 預一致性測試軟件 |
S1210 EMl Pre-compliance Software |
|
ASK-FSK 解調分析軟件(僅 DSA832 / DSA875 / DSA832E) |
S1220 ASK-FSK Demodulation Analysis Software |
|
信號無縫捕獲套件(僅 DSA815) |
SSC-DSA |
