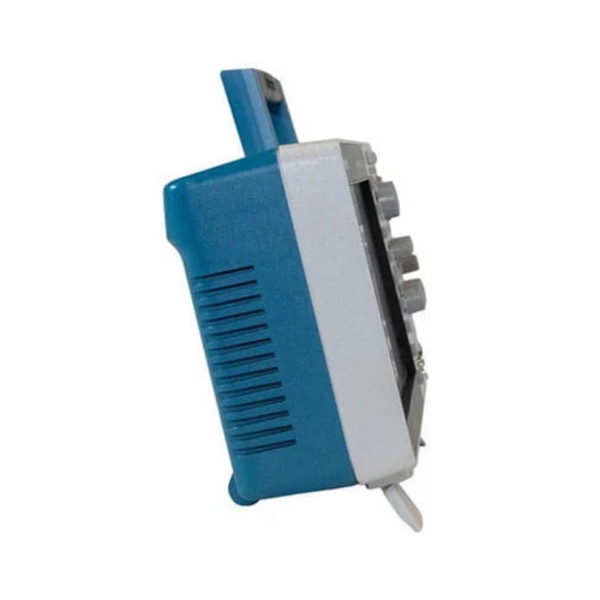

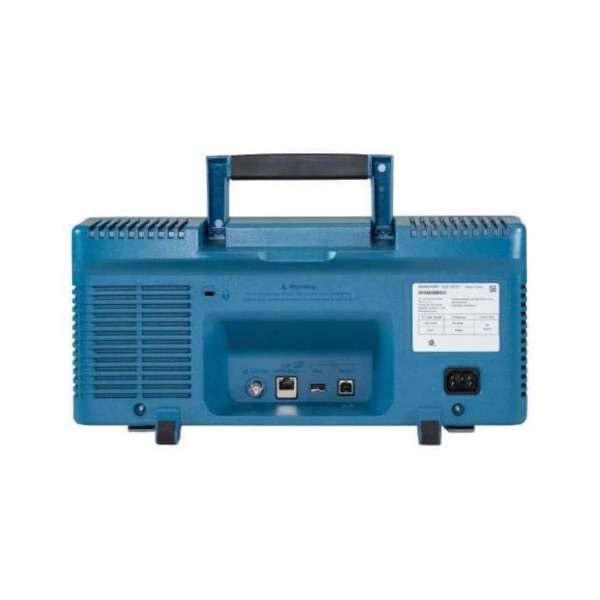

泰克TBS2000B系列 數字存儲示波器

TBS2000B系列示波器具有9英寸WVGA顯示器,500萬點記錄長度和 2 GS/s采樣率,可捕獲和顯示明顯多得多的信號,幫助您更快地調試和驗證設計。全新的波形上面光標讀數和32種自動測量,使您能夠簡便地、滿懷信心地分析信號,每種功能都擁有豐富的小貼士。TekVPI?探頭接口不僅支持傳統無源BNC探頭,還支持最新有源電壓探頭和電流探頭,應用范圍極廣。
型號概述
型號 |
TBS2102B |
TBS2104B |
TBS2202B |
TBS2204B |
模擬通道 |
2 |
4 |
2 |
4 |
帶寬 |
100 MHz |
100 MHz |
200 MHz |
200 MHz |
最大采樣率 |
2 GS/s–半通道 1 GS/s–全通道 |
2 GS/s–半通道 1 GS/s–全通道 |
2 GS/s–半通道 1 GS/s–全通道 |
2 GS/s–半通道 1 GS/s–全通道 |
記錄長度 |
5M點 |
5M點 |
5M點 |
5M點 |
主要性能指標
- 2個和4個模擬通道型號
- 200 MHz、100 MHz 和 70 MHz 帶寬型號,高達 2 GS/s采樣率
- 所有通道上5M記錄長度
- 5年保修
主要特點
- 具有15個水平網格的9英寸WVGA彩色顯示器顯示信號增加50%
- TekVPI探頭接口支持有源探頭、差分探頭和電流探頭,支持自動定標和單位
- 全新前端設計可實現更精確的測量
- 32種自動測量和FFT功能,快速分析波形
- 搜索和標記功能,輕松識別采集波形中發生的事件
- HelpEverywhere®為新用戶提供有益的屏顯小貼士
- 內置示波器介紹手冊,提供操作說明和示波器基礎知識
- 儀器用戶界面和前面板面飾被翻譯成10種語言
