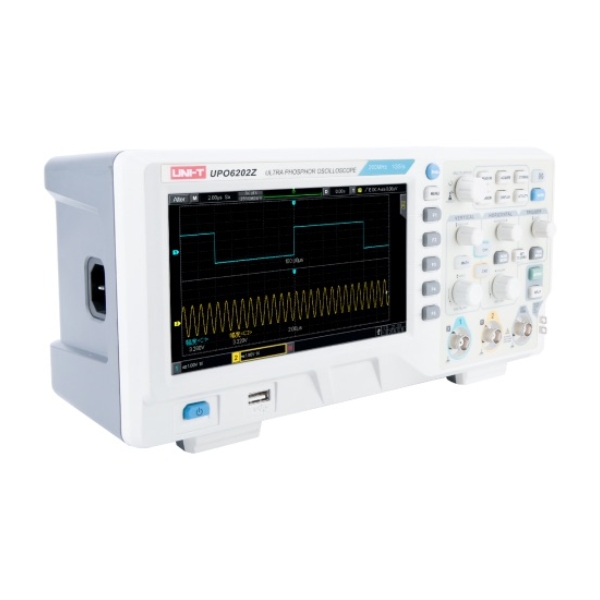

優利德UPO6000Z系列 數字熒光示波器

UPO6000Z 系列采用并行數字信號處理技術,提高了數據處理速度及波形捕獲速率,獨創的 Ultra Phosphor 2.0 技術將被測信號頻率以類似模擬示波器的多層次余輝呈現,相較于傳統數字存儲示波器,數字熒光示波器的余輝效果能更好呈現出振幅、時間和信號強度的三維波形數據。
UPO6000Z 系列配置 200MHz / 100MHz 兩個級別帶寬,硬件非交織獨立采樣每通道 1GS/s 采樣率,標配存儲深度高達 56Mpts (每通道),快速采集模式下,波形捕獲率高達 500,000wfms/s,可以準確獲取異常事件如視頻、抖動、噪聲和矮波信號等。
型號概述
型號 |
模擬通道數 |
模擬帶寬 |
最高實時采樣率 |
最大存儲深度 |
最高波形捕獲率 |
UPO6202Z |
2 |
200MHz |
1GSa/s |
56Mpts |
500,000wfms/s |
UPO6102Z |
2 |
100MHz |
1GSa/s |
56Mpts |
500,000wfms/s |
產品特點
- 通道數:2
- 帶寬:100MHz / 200MHz
- 采樣率:1 GSa/s (非交織模式)
- 波形捕獲率最高達 500,000 wfms/s (Fast Acquire)
- 存儲深度:標配 56Mpts (每通道)
- XY 李沙育波形相位測量
- 創新的 RS-232、I2C、SPI、CAN 和 LIN 全內存硬件實時解碼
- Multi-Scopes 2.0 支持雙通道獨立觸發熒光顯示
- 7 英寸 WVGA (800X480) TFT 液晶屏
- Web Control 支持外網遠程操控
- 支持 SCPI 可編程儀器標準命令
- 1M 點增強 FFT 功能,支持頻率設置、瀑布圖、檢波設置和標記測量等
- 支持 NeptuneLab 實驗系統綜合測試平臺
