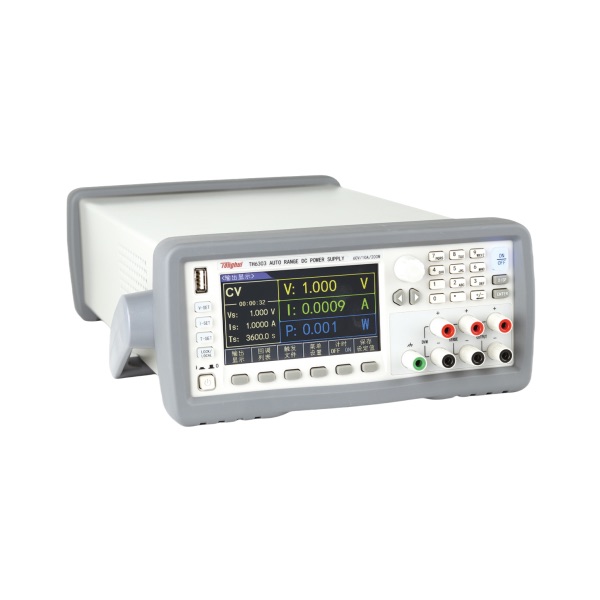

同惠TH6300系列寬范圍可編程線性直流電源

型　　號：TH6300系列

名　　稱：同惠TH6300系列寬范圍可編程線性直流電源

品　　牌：同惠(Tonghui)

分　　類：電源 > 直流電源

產品選型：

TH6301 TH6302 TH6303 TH6304 TH6312 TH6313 TH6314 TH6323 TH6324

描　　述：

TH6300系列寬范圍可編程直流電源涵蓋了九個型號（200W-600W），其寬范圍輸出的設計特點使得它可以同時滿足小電壓大電流或者大電壓小電流的輸出要求，極大的為客戶壓縮了設備成本。此外，該系列電源還內置了一塊數字電壓表，方便用戶測試外部電壓。

TH6300系列電源均為線性、程控輸出設計，因此該系列電源具有紋波小、噪聲低、精度高、穩定性強的卓越性能。全系列采用4.3寸TFT LED顯示屏，所有設置與輸出參數同屏顯示，使用起來更加直觀。UI設計方面儀器采用菜單化操作，軟鍵、旋鈕控制及輸入?yún)?shù)，使用起來方便快捷，能很好的適應產線快速操作以及高校、實驗室的應用需求。

TH6300系列還具有強大的可編輯能力。儀器可保存10個測試文件，每個測試文件可編輯100個測試步驟，當需要時可一鍵調取，并且支持測試文件循環輸出。

TH6300系列標配了RS232、USB HOST和USB DEVICE接口，可選配GPIB接口,支持SCPI和MODBUS通訊協議，可方便地選購上位機軟件或者自行編輯以滿足系統集成的需要。小體積、標準機箱尺寸加上前后面板都可輸出的設計特點，使得TH6300系列電源可以方便地集成在標準機柜里面。

產品介紹

技術參數

參數		TH6301	TH6302	TH6303	TH6304	TH6312	TH6313	TH6314	TH6323	TH6324
額定輸出	電壓	20V	30V	60V	120V	30V	60V	120V	60V	120V
	電流	30A	20A	10A	5A	30A	15A	6A	25A	10A
	功率	200W	200W	200W	200W	360W	360W	360W	600W	600W
負載調節率≤	電壓	0.01%+20mV	0.01%+25mV	0.01%+10mV	0.01%+20mV	0.01%+20mV	0.01%+30mV	0.01%+8mV	0.01%+30mV	0.01%+25mV
負載調節率≤	電流	0.01%+20mA	0.01%+ 15mA	0.05%+4mA	0.05%+6mA	0.01%+20mA	0.05%+6mA	0.01%+6mA	0.1%+10mA	0.5%+10mA
電源調節率≤	電壓	0.01%+20mV	0.01%+ 20mV	0.01%+10mV	0.01%+20mV	0.01%+20mV	0.01%+30mV	0.01%+8mV	0.01%+30mV	0.01%+25mV
電源調節率≤	電流	0.01%+20mA	0.01%+ 15mA	0.05%+4mA	0.05%+6mA	0.01%+20mA	0.05%+6mA	0.01%+6mA	0.1%+10mA	0.5%+10mA
設定值解析度	電壓	1mV(＜100V), 10mV(＞100V)
設定值解析度	電流	0.1mA(＜10A), 1mA(＞10A)
回讀值解析度	電壓	1mV(＜100V), 10mV(＞100V)
回讀值解析度	電流	0.1mA(＜10A), 1mA(＞10A)
設定精度12月（25°C±5°C)≤	電壓	0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
設定精度12月（25°C±5°C)≤	電流	0.1%+30mA	0.1%+20mA	0.1%+10mA	0.1%+10mA	0.1%+30mA	0.1%+15mA	0.1%+20mA	0.1%+25mA	0.1%+25mA
回讀精度12月（25°C±5°C)≤	電壓	0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
回讀精度12月（25°C±5°C)≤	電流	0.1%+30mA	0.1%+20mA	0.1%+10mA	0.1%+10mA	0.1%+30mA	0.1%+15mA	0.1%+20mA	0.1%+25mA	0.1%+25mA
紋波和噪聲(20Hz20MHz)≤	差模電壓	≤15mVpp	≤15mVpp	≤8mVp-p	≤30mVp-p	≤15mVpp	≤15mVp-p	≤20mVpp	≤20mVp-p	≤50mVp-p
紋波和噪聲(20Hz20MHz)≤	差模電流	≤10mArms	≤10mArms	≤6mArms	≤6mArms	≤12mArms	≤8mArms	≤12mArms	≤15mArms	≤15mArms
上升時間≤	10%-90%	≤100mS	≤100mS	≤150mS	≤200mS	≤100mS	≤200mS	≤150mS	≤150mS	≤150mS
下降時間≤	90%-10%	≤2S	≤2S	≤2S	≤3.5S	≤2S	≤2S	≤3.5S	≤2S	≤3.5S
DVM	顯示精度	0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
	顯示分辨率	1mV
	輸入電壓范圍	20V	30V	60V	120V	30V	60V	120V	60V	120V
存儲		10組觸發輸出，每組100個步驟，100組設定記憶
注：當測試端輸出電流大于10A時，不能使用帶香蕉插頭的測試線測試，請使用帶Y型或O型冷接線端子的測試線進行測試；也可以選用機箱后面板測試端進行測試。

性能特點

額定輸出：0-60V / 0-10A (200W)
線性設計，寬范圍輸出
電壓測試功能
高精度、高穩定性、低漣波、低噪聲
1/2 2U 超小體積，前后面板輸出、采樣端與 DVM 簡潔的系統設置、中英文操作界面
24 位色 4.3 寸 TFT LCD，分辨率：480x272
強大編程能力，100 組設置狀態記憶保存和調用 10 個觸發文件，每個文件 100 個測試序列，可進行列表設置和步進輸出，以及編程循環輸出
定時輸出：時間 (0.1-99999.9s)
旋鈕和數字鍵盤設置電壓、電流、輸出時間
面板功能按鍵背光顯示
遠端測量功能，補償線上壓降
拷屏功能
過電壓、過電流保護、智能溫控風扇
支持標準 SCPI 和 MODBUS 通訊協議
通過計算機軟件監控，通過 U 盤升級儀器固件
