ZLG USB接口CAN FD卡
<
>
型 號：USBCANFD系列
名 稱：ZLG USB接口CAN FD卡
品 牌：致遠電子(ZLG)
分 類：專用分析儀 > CAN總線分析儀
描 述：
CAN FD (CAN Flexible Data-rate)是CAN總線最新的升級，具備最長64字節數據，靈活的數據域波特率最高可達5Mbps（部分設備實驗室環境下可達8Mbps）。
USBCANFD系列是廣州致遠電子股份有限公司開發的高性能CAN FD接口卡。集成1-8路CAN FD接口，支持ISO標準CAN FD與BoschCANFD標準。每個接口具備獨立的2500VDC電氣隔離保護電路，使接口卡避免由于地環流的損壞，增強系統在惡劣環境中使用的可靠性。
PC通過USB2.0端口連接USBCANFD接口卡，從而能與CAN(FD)網絡進行數據收發，構成CAN(FD)-bus控制節點。USBCANFD接口卡支持Windows和Linux操作系統，標配ZXDoc和ZCANPRO軟件，提供二次開發函數庫，用戶可以調用函數庫編寫軟件，是CAN(FD)-bus產品開發、數據分析的強大工具。
快速選型
|
型號 |
USBCANFD-800U |
USBCANFD-400U |
USBCANFD-200U |
USBCANFD-100U |
USBCANFD-100U-mini |
|

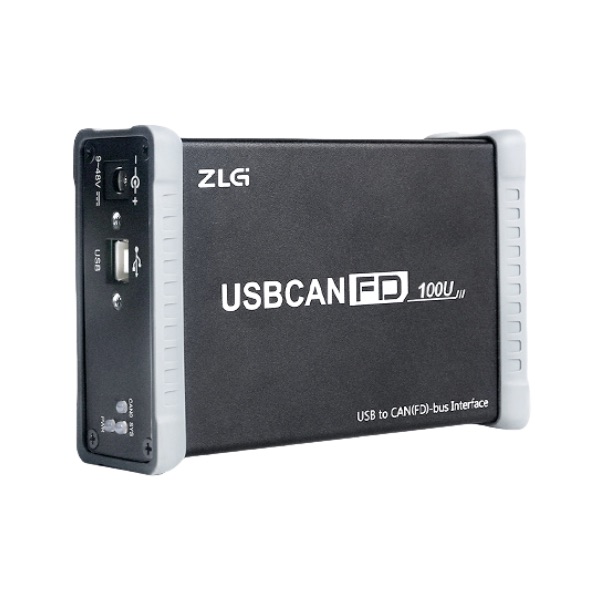

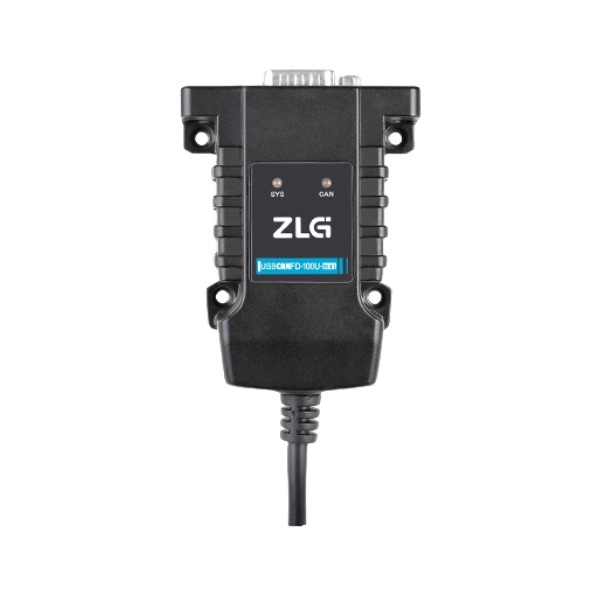

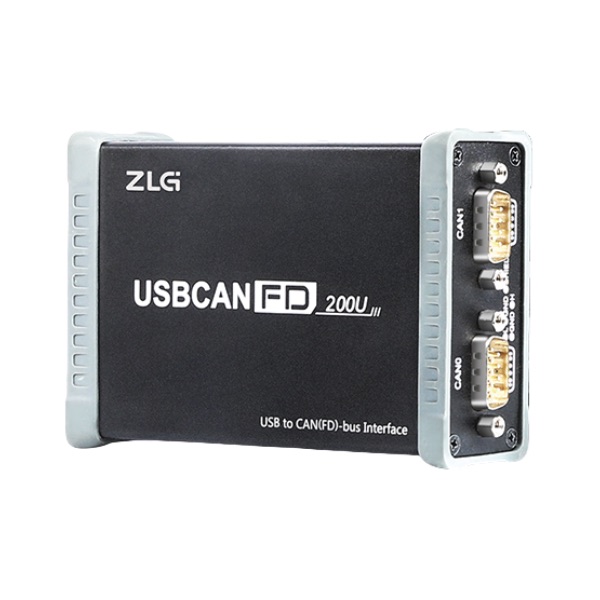

實物圖 |
|
|
|
|
|
|
國產主控芯片 |
- |
?? |
?? |
?? |
?? |
|
CAN FD路數 |
8路 |
4路 |
2路 |
1路 |
1路 |
|
CAN FD接口形式 |
DB37 |
DB9 |
DB9 |
DB9 |
DB9 |
|
CAN FD標準 |
ISO |
ISO/Bosch |
ISO/Bosch |
ISO/Bosch |
ISO/Bosch |
|
CAN FD仲裁ID段波特率 |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
|
CAN FD數據段加速波特率 |
100K~5Mbps |
100K~5Mbps (可在實驗室環境下極限使用到8Mbps) |
100K~5Mbps |
100K~5Mbps |
100K~5Mbps |
|
CAN FD發送能力*1 |
16500幀/秒 |
16500幀/秒 |
16500幀/秒 |
16500幀/秒 |
16500幀/秒 |
|
CAN FD接收能力*1 |
27000幀/秒 |
27000幀/秒 |
27000幀/秒 |
27000幀/秒 |
27000幀/秒 |
|
CAN FD端120歐姆終端電阻 |
軟件使能 |
軟件使能 |
軟件使能 |
軟件使能 |
軟件使能 |
|
LIN路數 |
— |
2路 |
2路 |
2路 |
— |
|
硬件端定時發送 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
硬件端隊列發送 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
CANopen與J1939協議分析 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
Windows系統驅動 |
Win7/8/10/11 |
Win7/8/10/11 |
Win7/8/10/11 |
Win7/8/10/11 |
Win7/8/10/11 |
|
Linux系統驅動 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
軟件部分功能 |
DBC發送/解析、曲線分析、UDS診斷、ECU刷寫、XCP/CCP標定、仿真等 |
||||
|
PC接口 |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
|
工業級 |
-40~85℃ 2500VDC 電氣隔離 |
||||
|
供電電壓 |
DC 9V~48V |
DC 9V~48V |
DC 9V~48V (支持USB口供電) |
DC 9V~49V (支持USB口供電) |
DC 9V~50V (支持USB口供電) |
|
外殼 |
金屬 |
金屬 |
金屬 |
金屬 |
塑料 |
*1：單通道5Mbps，0字節數據域的情況下
