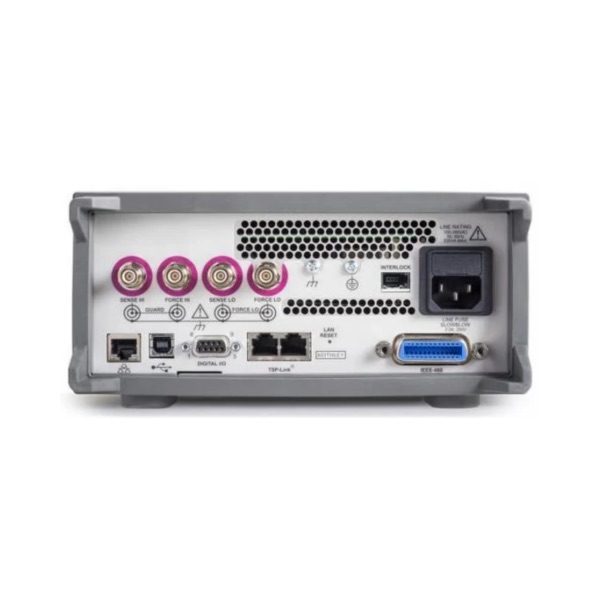

Keithley 2400圖形化系列 SMU

Keithley 2400 圖形化系列 SMU 儀器提供四象限精密電壓和電流源/負載,外加直觀觸摸屏用戶界面上的測量。這些儀器可同時提供 10 fA - 10 A 脈沖電流和/或 100nV - 200V 電壓(實現 1000W 脈沖和 100W 直流總功率)并對其進行測量,從而使用戶可以 Touch,Test,Invent?(觸摸、測試、創新)。
型號概述
型號 |
觸摸屏 |
通道 |
最大電流源/量程 |
最大電壓源/量程 |
測量分辨率(電流/電壓) |
電源 |
2450 |
是 |
1 |
1A |
200V |
10fA / 10nV |
20W |
2460 |
是 |
1 |
7A |
100V |
1pA / 100nV |
100W |
2470 |
是 |
1 |
1A |
1100V |
10fA / 100nV |
20W |
2461 |
是 |
1 |
10A |
100V |
1pA / 100nV |
1000W |
主要性能特點
- 6? 位精確分辨率源和測量
- 1 M 個樣點/秒數字化測量速度
- 電流:10nA - 7A 直流,10A 脈沖
- 電壓:200mV - 200V
- 功率:可達 100W 直流 - 1000W 脈沖
- 五英寸觸摸屏,具有精心設計的顏色組合和屏幕布局
- 簡單的導航和一級菜單及設置
- 可存儲 2750 萬個數據,具有時間標記,全部可在儀器上查看
產品應用
- 高亮度 LED 的高速測試
- 功率半導體的 IV 檢定
- 檢定和驗證傳感器性能
- 充電電池充電/放電(電流)循環
- 創建電池放電模型和模擬電池
- 光電池 I-V 檢定
