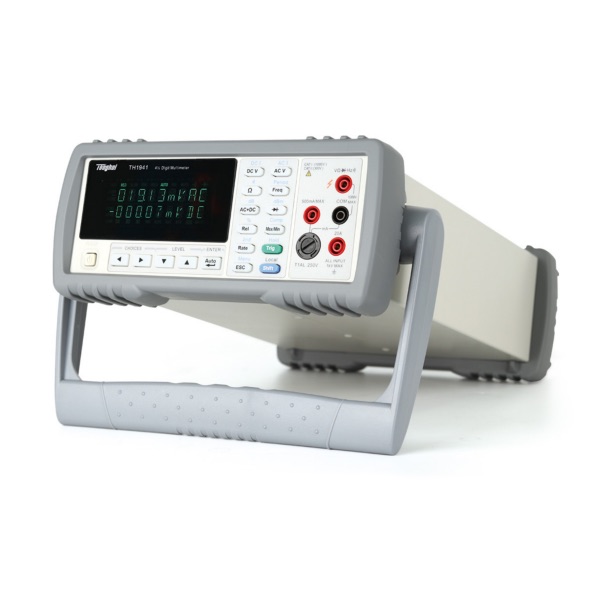

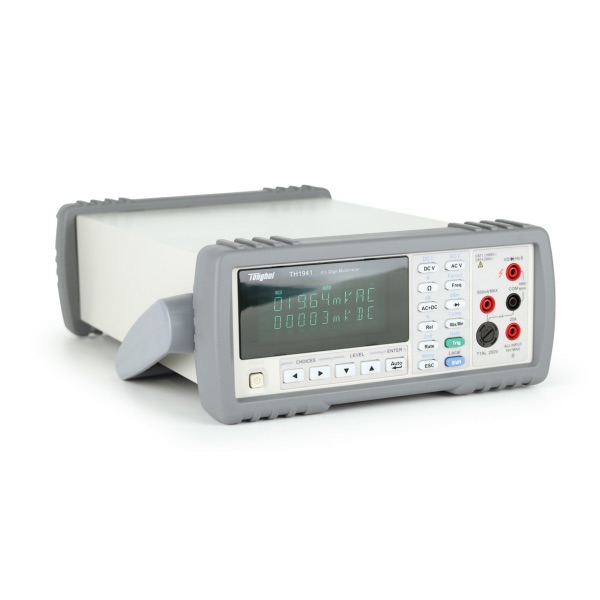

同惠TH1941 四位半數字多用表

TH1941 提供高亮度 VFD 雙顯示器,可同時測量顯示交流/直流電壓或電流、交流電壓/電流和頻率等參數,不僅大大提高了測量效率,而且測試顯示一目了然。機內采用 SMD 器件以減小整機密度,降低體積。儀器配備標準的 USB 通訊接口,同時可提供通用的通訊軟件以滿足與計算機通訊、數據分析、統計、構建自動測試系統的需要。儀器接受 SCPI(可編程儀器的標準命令)命令,以保證通訊軟件的兼容性。
技術參數
型號 |
TH1941 |
||
測試參數 |
直流電壓, 交流電壓, 直流電流,交流電流,電阻, 頻率, 周期, 導通,二極管 |
||
數學功能 |
%, dB, dBm, REL |
||
量程 |
自動,手動 |
||
顯示器 |
VFD,雙顯 |
||
觸發方式 |
INT/MAN/BUS |
||
讀數保持 |
在設定誤差范圍內對給定測試個數的數據塊逐塊尋找最佳穩定讀數 |
||
比較器 |
可進行HI、IN、LO狀態的判別并顯示,并可設置在任何狀態下發出ALARM訊響(可開/關) |
||
通訊接口 |
USB, SCPI命令編程支持,RS232C(選件) |
||
性能參數 |
不確定度的表示:± (讀數的%+ 滿度的%) |
||
讀數速率(讀數/秒) |
|||
讀數速率 |
慢速 |
中速 |
快速 |
DCV,DCI |
5 |
10 |
25 |
ACV,ACI |
5 |
10 |
25 |
Ω |
5 |
10 |
25 |
AC+DC |
1.2 |
1.4 |
1.5 |
Freq |
1 |
2 |
3.9 |
直流電壓(DCV) |
|||
量程 |
最小分辨率 |
最高不確定度(1 年) |
|
200mV-1000V |
10uV |
0.03%+0.02% |
|
直流電流(DCI) |
|||
量程 |
最小分辨率 |
最高不確定度(1 年) |
|
2mA-20A |
100nA |
0.08%+0.02% |
|
交流電壓(ACV) |
|||
頻寬 |
量程 |
最小分辨率 |
最高不確定度(1 年) |
20Hz-100kHz |
200mV-750V |
10uV |
0.4%+0.05% |
交流電流(ACI) |
|||
頻寬 |
量程 |
最小分辨率 |
最高不確定度(1 年) |
20Hz-10kHz |
2mA-20A |
100nA |
0.5%+0.3% |
電阻 |
|||
量程 |
測試電流 |
最小分辨率 |
最高不確定度(1 年) |
200Ω-20MΩ |
45nA-0.5mA |
10mΩ |
0.1%+0.025% |
頻率 |
|||
測試范圍 |
電壓靈敏度 |
最小分辨率 |
最高不確定度(1 年) |
5Hz-1MHz |
200mVrms |
0.0001Hz |
0.01%+0.008% |
性能特點
- 21,000 / 51,000 個讀數顯示
- 測試速度:最高 25 次/秒
- DCV/ACV、DCI/ACI、Ω2W/Ω4W、頻率/周期、二極管、導通、dB/dBm等十二種測量功能
- 真有效值交流電壓和電流測量,頻寬高達 100kHz
- DCV 測量準確度高達 0.02%,分辨率達 10μV
- 零點偏移(REL)測試模式消除殘余讀數
- 非開蓋校準
- 高亮度大屏幕真空熒光管(VFD)雙顯示器
- 同時顯示 AC+DC,AC+Hz,Readout+dB,Readout+dBm 等參數
- 測量值百分比顯示功能
- 比較功能(HI / IN / LO)用于快速測試分選
- 標配 USB 通訊接口提供方便的系統通訊方式
- 可通過 USB DEVICE 自動升級儀器工作程序
