ZLG 高性能以太網轉CAN模塊

型　　號：CANET系列

名　　稱：ZLG 高性能以太網轉CAN模塊

品　　牌：致遠電子(ZLG)

分　　類：專用分析儀 > CAN總線分析儀

產品選型：

CANET-8E-U CANET-4E-U CANET-2E-U CANET-E-U CANSwitch-AN2S2 CANSwitch-AF2S2

描　　述：

致遠電子CANET系列以太網-CAN轉換器實現CAN-bus數據和Ethernet數據相互傳輸?shù)墓δ?，它?nèi)部集成了1、2、4、8路的CAN-bus 接口和1、2路Ethernet 接口或者光纖接口，并自帶TCP/IP或者UDP協議棧，用戶利用它可以輕松完成CAN-bus網絡和Ethernet網絡的互連互通，建立以太網-CAN兩層網絡架構，實現遠程控制，大大擴展CAN-bus網絡的應用范圍。

CANET系列產品均為工業級產品，可以工作在-40℃～85℃的溫度范圍內。它具有10M/100M自適應以太網接口，CAN口通信波特率為5K~1Mbps，具有TCP Server、TCP Client、UDP等多種工作模式，高性能型支持254個TCP連接或多達6×254個UDP“連接”。

CAN與以太網接口均為工業級設計，CAN接口自帶磁耦隔離模塊，使其避免由于地環流的損壞，強大的抗靜電和浪涌能力，使之可以在惡劣環境中使用。

本系列產品均配有可在Win2000/XP/WIN7/WIN8/WIN10、各種Linux等操作系統下工作的配置軟件與二次開發程序包，并包含詳細的應用例程。并且提供個性化定制服務。

產品介紹

快速選型

型號	CANET-8E-U [停產] 替代產品	CANET-4E-U	CANET-2E-U	CANET-E-U	CANSwitch-AN2S2	CANSwitch-AF2S2

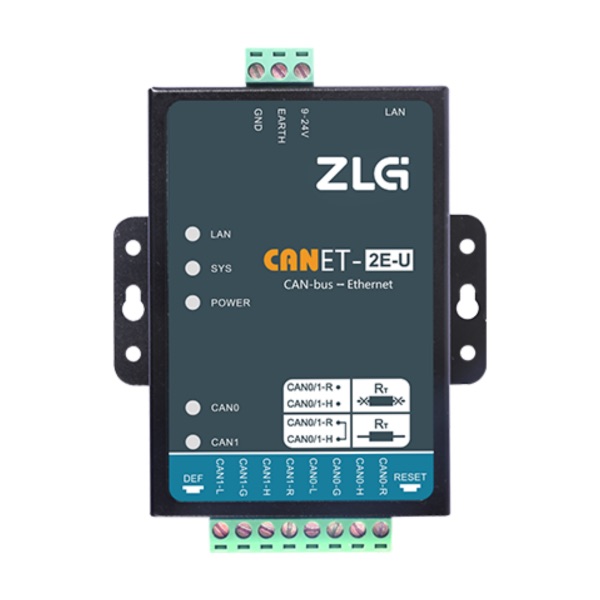

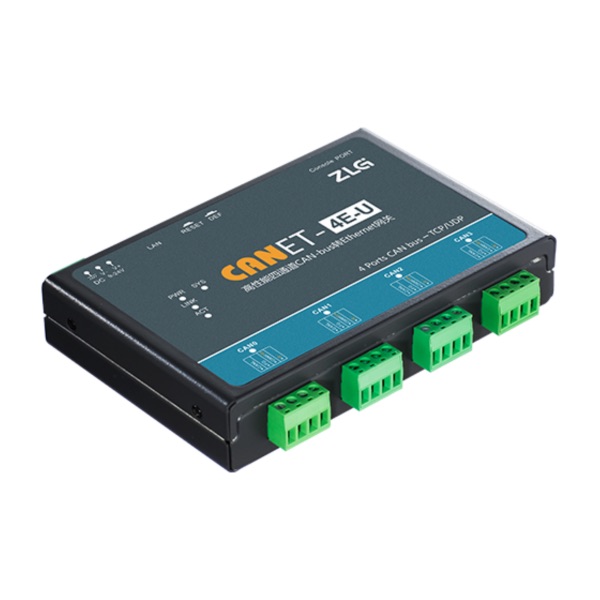

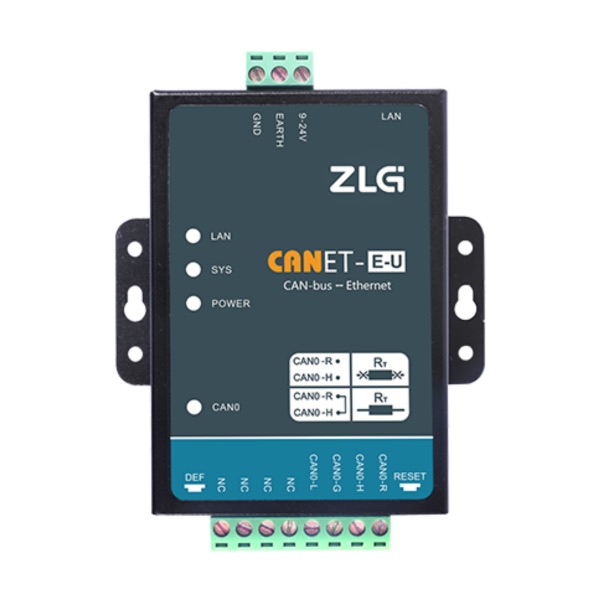

實物圖
性能特色	高性能系列，健壯的以太網協議棧適用于各種復雜網絡，轉發快，低延時
以太網速率	100M/1000M自適應	100M/1000M自適應	100M/1000M自適應	100M/1000M自適應	100M/1000M自適應	100M
CAN路數	8路	4路	2路	1路	2路	2路
CAN接口形式	DB9	OPEN端子	OPEN端子	OPEN端子	OPEN端子	OPEN端子
CAN仲裁ID 段波特率	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps	5K~1Mbps
CAN發送能力^*1	8000幀/秒（每路）	8000幀/秒（每路）	8000幀/秒（每路）	8000幀/秒（每路）	8000幀/秒（每路）	8000幀/秒（每路）
CAN接收能力^*1	12000幀/秒（每路）	12000幀/秒（每路）	12000幀/秒（每路）	12000幀/秒（每路）	12000幀/秒（每路）	12000幀/秒（每路）
CAN端120歐姆終端電阻	撥碼開關	內置可配置	內置可配置	內置可配置	內置可配置	內置可配置
TCP Sever模式	支持	支持	支持	支持	支持	支持
TCP Client模式	支持	支持	支持	支持	支持	支持
UDP模式	支持	支持	支持	支持	支持	支持
TCPServer最大連接數	254（每路）	254（每路）	254（每路）	254（每路）	254（每路）	254（每路）
TCPClient最大連接數	254（每路）	254（每路）	254（每路）	254（每路）	254（每路）	254（每路）
UDP最大連接數	16×254（每路）	16×254（每路）	16×254（每路）	16×254（每路）	16×254（每路）	16×254（每路）
轉發延時	<5ms	<5ms	<5ms	<5ms	<5ms	<5ms
CAN口故障通知	支持	支持	支持	支持	支持	支持
PC接口	2路以太網RJ45接口	1路以太網RJ45接口	1路以太網RJ45接口	1路以太網RJ45接口	2路以太網RJ45接口	2路單模光纖SC接口
工業級	-40~85℃ 2500VDC 電氣隔離
功耗	3000mW	3150mW	3350mW	4350mW	3350mW	3350mW
體積	165mm×102mm×48mm	178mm×102.4mm×32mm	95mm×87.5mm×26mm	95mm×87.5mm×26mm	178mm×102.4mm×32mm	178mm×102.4mm×32mm
