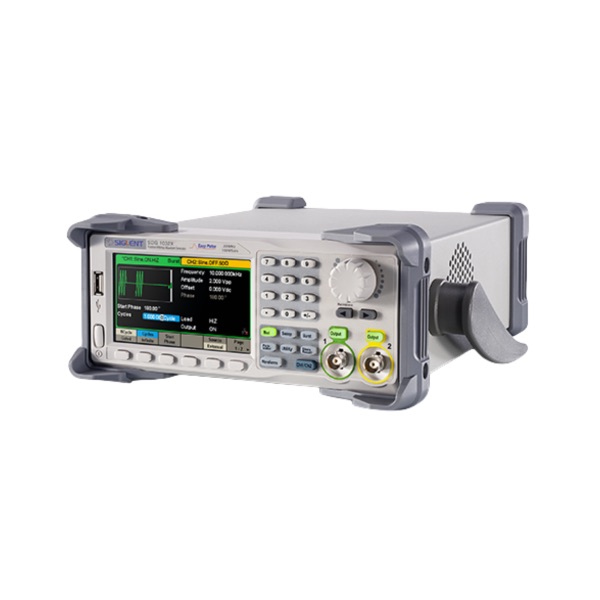

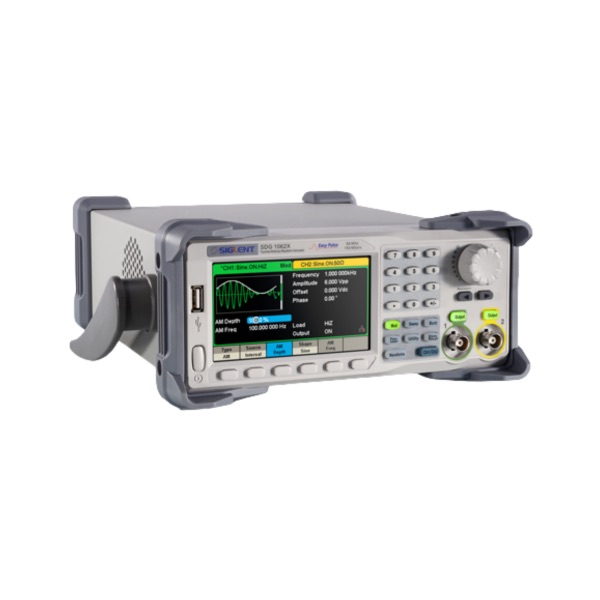

鼎陽SDG1000X系列 函數/任意波形發生器
<
>
型 號：SDG1000X系列
名 稱：鼎陽SDG1000X系列 函數/任意波形發生器
品 牌：鼎陽(SIGLENT)
分 類：信號發生器 > 函數/任意波形發生器
描 述：
SDG1000X 系列雙通道函數/任意波形發生器，最大輸出頻率 60 MHz，具備 150 MSa/s 采樣率和 14-bit 垂直分辨率；在傳統的 DDS 技術基礎上，采用了創新的 EasyPulse 和 TrueArb 技術，克服了 DDS 在輸出脈沖和任意波時的先天缺陷；獨立的方波通道，能產生頻率高達 60 MHz 的低抖動方波；具備調制、掃頻、Burst、諧波發生、通道合并等多種復雜波形的產生功能，能夠滿足用戶更廣泛的應用需求。
型號概述
|
型號 |
最高輸出頻率 |
最高采樣率 |
垂直分辨率 |
最大任意波長度 |
通道數 |
|
SDG1062X |
60 MHz |
150 MSa/s |
14 bit |
16 kpts |
2 |
|
SDG1032X |
30 MHz |
150 MSa/s |
14 bit |
16 kpts |
2 |
|
SDG1022X |
25 MHz |
150 MSa/s |
14 bit |
16 kpts |
2 |
特性與優點
- 雙通道，最大輸出頻率 60 MHz，最大輸出幅度 20 Vpp
- 150 MSa/s 采樣率 , 14-bit 垂直分辨率，16 kpts 波形長度
- 創新的 EasyPulse 技術，能夠輸出低抖動的脈沖，可以做到脈寬、上升 / 下降沿精細可調，具備極高的調節分辨率和調節范圍
- 創新的 TrueArb 技術，逐點輸出任意波，在保證不丟失波形細節的前提下，能夠以 1μSa/s~30MSa/s 的可變采樣率輸出 2pts~16kpts 范圍內任意長度的低抖動波形
- 獨立的方波通道，頻率最高 60 MHz，抖動低于 300 ps+ 周期的 0.05 ppm
- 豐富的模擬和數字調制功能：AM、DSB-AM、FM、PM、FSK、ASK、PSK 和 PWM
- 掃頻和 Burst 功能
- 諧波發生功能
- 通道合并功能
- 硬件頻率計功能
- 196 種內建任意波

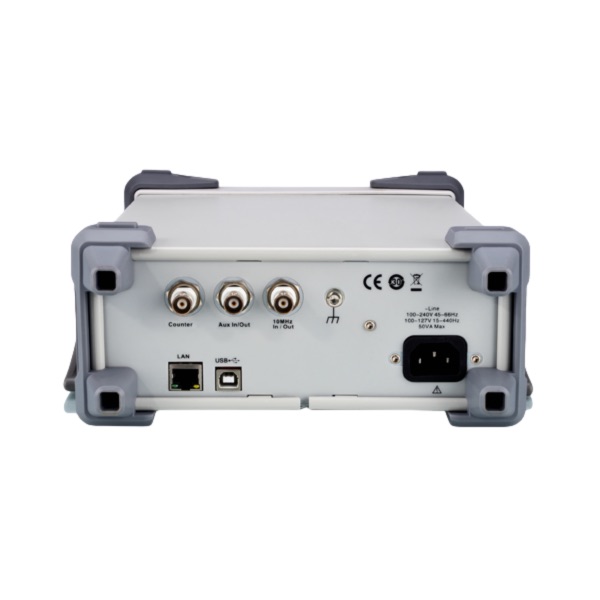

- 豐富的通信接口：標配 USB Host，USB Device（USBTMC），LAN（VXI-11），選配 GPIB
- 4.3 英寸顯示
標配附件
- 快速指南 1 本
- 產品合格證 1 份
- 電源線 1 根
- 校驗證書 1 份
- USB 數據線 1 根
- BNC 轉鱷魚夾線纜 1 根
