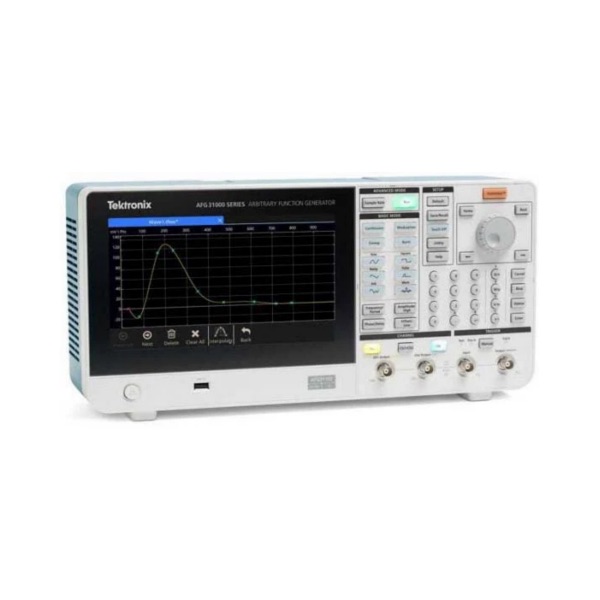

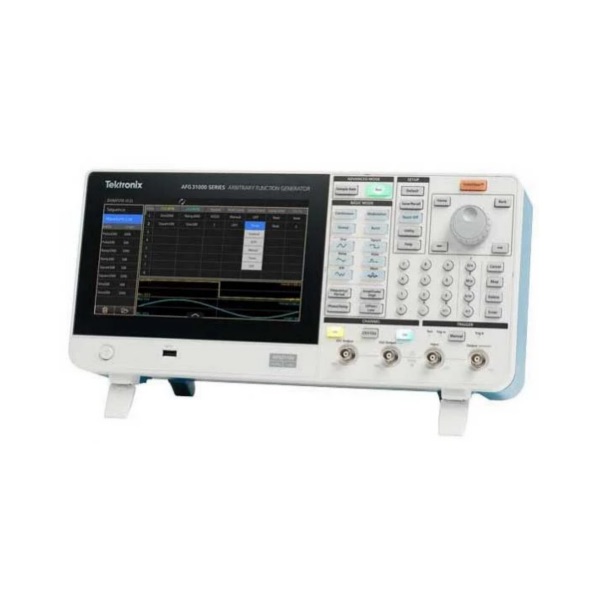

泰克AFG31000系列 任意波函數發生器

泰克 AFG31000 系列是全新智能型 AFG,它內置任意波形發生和實時波形監測功能,并擁有市場上最大的觸摸屏。全新AFG31000 提供了高級波形生成和編程功能,支持波形監測,擁有最流行的觸摸屏界面,讓每個科研人員和工程師的測試變得更簡單,讓工作變得更輕松。
型號概述
型號 |
模擬通道 |
輸出頻率 |
記錄長度 |
采樣率 |
垂直分辨率 |
AFG31021 |
1 |
25 MHz |
16 MSa/通道 |
250 MS/s |
14位 |
AFG31051 |
1 |
50 MHz |
16 MSa/通道 |
500 MS/s |
14位 |
AFG31022 |
2 |
25 MHz |
16 MSa/通道 |
250 MS/s |
14位 |
AFG31052 |
2 |
50 MHz |
16 MSa/通道 |
500 MS/s |
14位 |
AFG31101 |
1 |
100 MHz |
16 MSa/通道 |
1 GS/s |
14位 |
AFG31151 |
1 |
150 MHz |
16 MSa/通道 |
2 GS/s |
14位 |
AFG31102 |
2 |
100 MHz |
16 MSa/通道 |
1 GS/s |
14位 |
AFG31152 |
2 |
150 MHz |
16 MSa/通道 |
2 GS/s |
14位 |
AFG31251 |
1 |
250 MHz |
16 MSa/通道 |
2 GS/s |
14位 |
AFG31252 |
2 |
250 MHz |
16 MSa/通道 |
2 GS/s |
14位 |
主要性能指標
- 單或雙通道型號
- 輸出幅度范圍 1mVP-P ~ 10VP-P 至 50? 負載
- 基本(AFG) 模式:
- 25 MHz, 50MHz, 100MHz, 150MHz 或 250MHz 正弦波形
- 250 MSa/s, 1GSa/s 或 2GSa/s 采樣率
- 14 位垂直分辨率
- 內置波形包括正弦、方波、鋸齒波、脈沖、噪聲和其他常用波形
- 掃描、突發和調制模式(AM, FM, PM, FSK 和 PWM)
- 高級(序列) 模式:
- 連續模式(選配序列模式、已觸發模式和選通模式)
- 每條通道上 16Mpts 任意波形內存 (128Mpts 選配)
- 序列模式下最多 256 步,支持循環、跳轉和等待事件
- 可變采樣時鐘 1μSa/s ~ 2GSa/s
產品應用
- 高級研究
- 時鐘和系統同步
- 復現真實世界信號
- 元器件和電路表征和驗證
- 嵌入式電路設計和測試
- 通用信號生成
